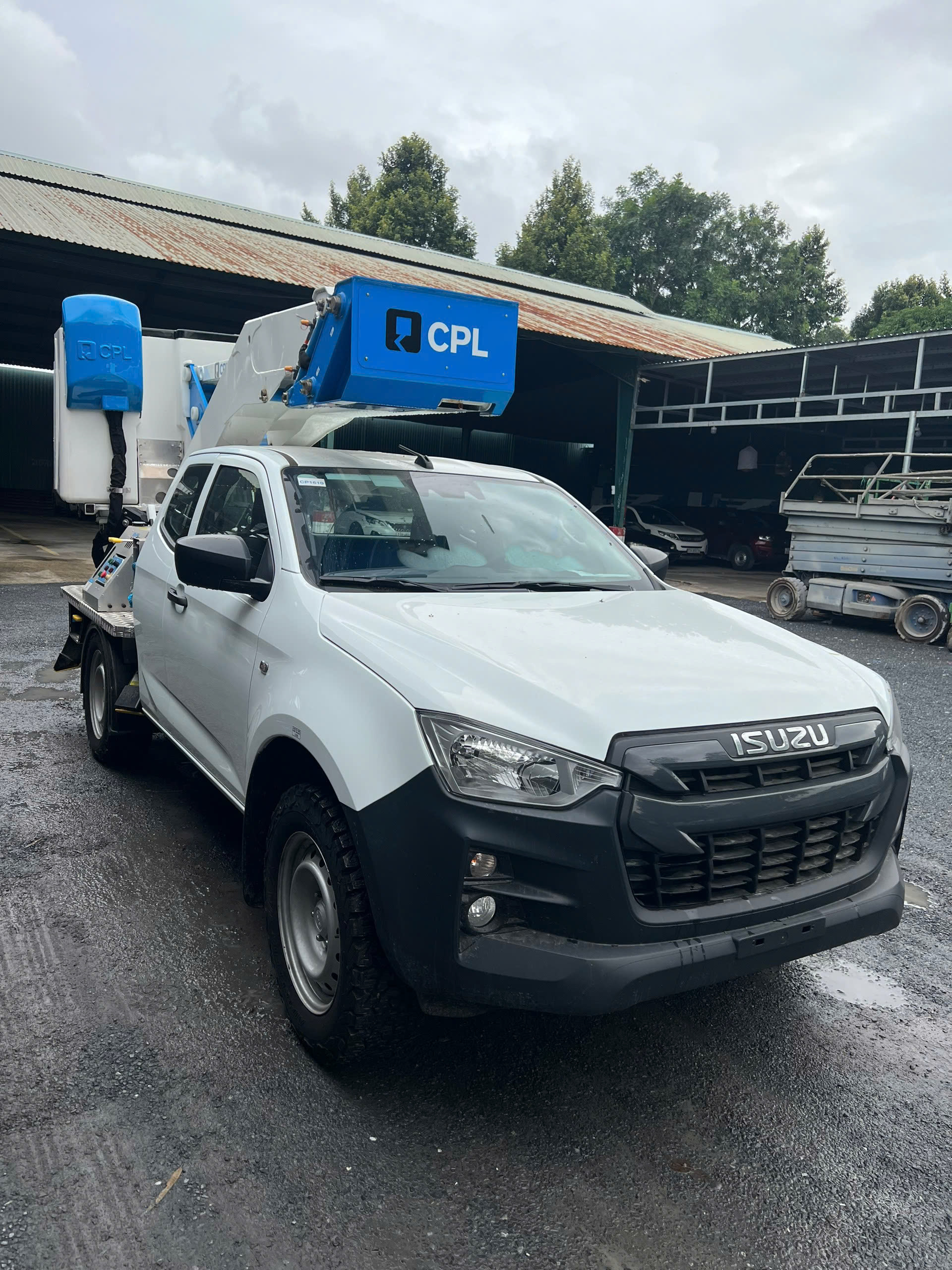

Xe thang nâng người làm việc trên cao

STT

MÔ TẢ

ĐƠN VỊ

THÔNG SỐ KỸ THUẬT

1

Loại phương tiện

Xe thang nâng người trên nền xe bán tải 02 cầu (4WD)

2

Chất lượng

Mới 100%

3

Tiêu chuẩn quản lý chất lượng sản phẩm

Xe đã được kiểm tra theo “Tiêu chuẩn chất lượng an toàn kỹ thuật và bảo vệ môi trường ô tô sản xuất, lắp ráp” ban hành kèm theo tiêu chuẩn:

QCVN 09:2015/BGTVT;

QCVN 86:2015/BGTVT;

Nhà thầu cung cấp Báo cáo thử nghiệm khí thải và tiêu thụ nhiên liệu xe ô tô; Báo cáo thử nghiệm ô tô của dòng xe chào thầu do Cơ quan chức năng cấp

4

Nước sản xuất xe nền

Thái Lan

5

Nước sản xuất phần thang nâng

Anh

6

Năm sản xuất

2024 trở về sau

7

Khối lượng bản thân

kg

3130

II

Phần thang nâng người

1

Chiều cao làm việc tối đa tính đến tầm với của công nhân

m

13,4

2

Bán kính làm việc lớn nhất

m

6,5

3

Bán kính làm việc tại vùng 1 (toàn tải 200 kg)

m

 0 - 5

4

Bán kính làm việc tại vùng 2 (90 kg)

m

5 – 6,5

5

Sức nâng tối đa của thang (kg)

kg

200

6

Hệ thống điều khiển

Gồm có 02 vị trí điều khiển: phía trên (gàu) và dưới (bệ máy)

6.1

Cửa khóa phía dưới bệ máy

Có

6.2

Van thủy lực điều khiển bằng tín hiệu điện

Có

7

Vị trí lắp thang

Đuôi xe, phía sau cầu chủ động

III

Gàu

1

Vật liệu gàu

Fiberglass (sợi thủy tinh)

2

Kích thước bên trong của gàu

(Dài x Rộng x Cao)

mm

1.400 x 700 x 1.150, ±2%

3

Góc quay ngang bên phải – trái của gàu trong lúc làm việc

Trục quay ±90⁰ sử dụng hệ thống thủy lực

4

Trang thiết bị an toàn trong gàu

Có 02 vị trí móc dây an toàn

5

Cơ chế vận chuyển dụng cụ từ dưới mặt đất lên thùng thang khi đang hoạt động

Tầm hoạt động 15m nâng dụng cụ từ mặt đất lên gàu, tác nghiệp bằng cơ cấu cơ khí tay quay tời nâng truyền động ròng rọc và cáp kéo

IV

Cần

1

Loại

Gồm 03 đoạn cần: 02 đoạn gấp khúc, 01 đoạn ống lồng ống, ống thụt

2

Chất liệu

Thép cần phụ và sàn sau bọc nhôm chống trượt

3

Góc nâng

Từ -28⁰ đến 70⁰

4

Có thể hoạt động nhiều chức năng cùng một lúc (lên cần, quay cần, vươn cần)

Hoạt động mượt êm và an toàn

5

Góc xoay cần liên tục

360⁰

6

Tốc độ quay cần

Vòng/phút

 1

V

Hệ thống chân chống

1

Loại

Kiểu chữ A-A loại kết cấu tứ giác

2

Kết cấu chân chống loại tứ giác (Số chân chống phía trước + phía sau)

Chân

02+02

3

Khoảng duỗi nhỏ nhất theo chiều ngang các cặp chân chống phía trước và sau (tâm chân chống)

mm

 2.500

4

Khoảng duỗi nhỏ nhất theo chiều dọc của bộ chân chống kết cấu tứ giác (tâm chân chống)

mm

 2.500

VI

Hệ thống an toàn

1

Cảm biến đặt tại cần để kiểm tra cân nặng khi đổi bán kính làm việc và ngăn cản không cho đổi bán kính làm việc khi không đủ điều kiện (Khóa hệ thống hoạt động khi chuyển bán kính làm việc mà không đảm bảo an toàn)

Có

2

Cảm biến cảnh báo quá tải hệ thống và ngăng cản hệ thống làm việc trong điều kiện quá tải

Có

3

Hệ thống khóa liên động hoàn toàn và chân chống:

• Khi cần hoạt động, tất cả các chân chống chạm đất và không điều khiển được;
• Khi bất kỳ chân chống nào chưa chạm đất, cần sẽ không hoạt động và ở vị trí nghỉ

Có

4

Hệ thống cân bằng gàu tự động bằng xilanh thủy lực tuần hoàn động

Có

5

Công tắc dừng tại vị trí điều khiển trên gàu và dưới bệ máy

Có

6

Công tắc dừng hệ thống chống va chạm cần tại vị trí điều khiển trên gàu và dưới bệ máy

Có

7

Van an toàn phòng tránh áp lực dầu tăng quá mức trong quá trình vận hành

Có

8

Van kiểm tra vận hành, ngăn việc rơi tự do gàu và chân chống trong trường hợp  hỏng đường dẫn dầu thủy lực

Có

9

Hệ thống điều khiển bằng tay khi gặp sự cố (trong quá trình hoạt động thang nâng, gặp sự cố cho phép thu cần, thu chân chống về vị trí thu gọn để di chuyển)

Có

VII

Xe nền

1

Loại động cơ

Single Turbo Diesel/Xăng 4 kỳ; làm mát bằng nước

2

Tổng kích thước thang và xe nền sau khi lắp đặt hoàn chỉnh thiết bị trong điều kiện xếp gọn để di chuyển (Dài x Rộng x Cao)

mm

 5.970 x 1.960 x 2.700

3

Màu xe nền

Màu trắng

4

Dung tích xy lanh

cm³

1.898

5

Mô mem xoắn

Nm

 360

6

Công suất lớn nhất của động cơ cho phép

kW

 120

7

Tỷ số nén

 15,1

8

Tiêu chuẩn khí thải

Euro 6

9

Hộp số

06 số tiến và 01 số lùi

10

Hệ thống cầu xe

cầu

02 cầu bán thời gian (4WD)

11

Dung tích thùng nhiên liệu

lít

 70

12

Tay lái

Trợ lực, vị trí lái bên trái (tay lái thuận)

13

Cabin

ABS, EBD có khóa an toàn, cửa sổ có kính an toàn, trang bị hệ thống điều hòa nhiệt độ; Đầu đĩa CD/radio AM/FM và dây an toàn, ghế bọc nỉ; Hỗ trợ xuống dốc, 06 túi khí trở lên

14

Cửa xe

02 cửa chính + 02 cửa phụ

15

Số người cho phép chở khi tham gia giao thông

người

 04

16

Số trục bánh xe

Trục

02

17

Số bánh xe

Bánh

02 trước và 02 sau

18

Thông số bánh xe

255/70R16; 255/65R17; 265/70R16; 245/70R16

19

Loại mâm

Đúc hợp kim nhôm (Alloy Wheel) hoặc tương đương hoặc Nhà thầu khi báo

20

Hệ thống phanh

Thủy lực hoặc đĩa (02 phanh đĩa trước, 02 tang trống sau)

21

Phụ tùng thay thế và sửa chữa

01 bánh xe và 01 bộ đồ nghề sửa xe

22

Hộp đựng dụng cụ sửa chữa (Dài x Rộng x Cao)

mm

 1.740 x 350 x 150

VIII

Thiết bị điều khiển khác

1

Công tắc khởi động/tắt động cơ đặt tại vị trí điều khiển trên gàu và dưới bệ thang

Có

2

Hệ thống điều khiển nâng hạ đặt tại vị trí điều khiển trên sàn thao tác và dưới bệ máy

Có

IX

Yêu cầu về đào tạo chuyển giao, vận hành

1

Catalogue, hướng dẫn vận hành

Có đầy đủ catalogue và hướng dẫn sử dụng, vận hành bảo dưỡng xe (bằng tiếng Anh và tiếng Việt)

2

Tập huấn, hướng dẫn vận hành sử dụng xe

Nhà cung cấp phải tổ chức tập huấn vận hành xe, diễn tập các kịch bản có liên quan đến vận hành xe cho bên mua (ít nhất 01 ngày). Địa điểm tổ chức tại bên mua, các chi phí liên quan đến việc tập huấn do bên bán chịu

3

Biên bản kiểm định

Nhà cung cấp phải đưa xe đi kiểm định tại cơ quan kiểm định độc lập theo quy trình kiểm định kỹ thuật an toàn xe nâng người (QTKĐ: 18-2016/BLĐTBXH) ngày 01/6/2017)

4

Các tài liệu, hô sơ kèm theo

Nhà thầu phải cung cấp đầy đủ các hồ sơ, lý lịch xe, giấy chứng nhận của các cơ quan có thẩm quyền để xe có đủ điều kiện đưa vào hoạt động ngay sau khi được nhà thầu bàn giao
